図1　LEAPが主��した成果報告会

トランジスタとメモリの�Dり組み　
LEAPが5�Q間�Dり組んできたテーマは五つ。SOTB-CMOSと�}ぶトランジスタ構�]、STT-MRAM、PCメモリ、原子�‘扱織好ぅ奪船妊丱ぅ后△修靴謄淵離�ーボン配線である。SOTB-CMOSは、CMOSトランジスタのチャネル�覦茲縫離鵐鼻璽彖悗鮴澆院▲押璽箸靴�い電圧Vthのバラつきを��らし、かつSOIウェーハによって空��層を�峅爾�らはさみリーク電流を��らす構�]を採った。バラつきを抑えることで、電源電圧を下げることができる。例えば0.2〜0.4Vのしきい電圧で、0.5〜0.8Vの動作電圧を�[定し、10万ゲートの��模のチップで100nA以下のリーク電流を達成している(図2)。さらに、中性子線によるソフトエラーにもバルクに比べ3けた�咾い海箸魍稜Г靴討い襦�

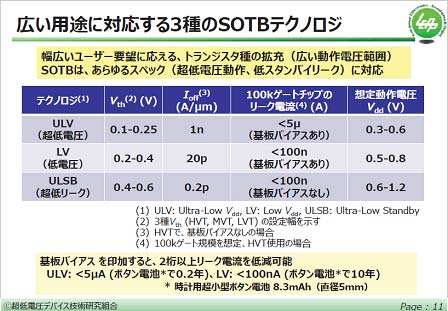

図2　SOI CMOSにノンドープ層を設けたSOTB（Silicon on Thin Buried Oxide）トランジスタの性�Α―儘Z：LEAP

原子�‘哀好ぅ奪舛任蓮�FPGAなどのロジックセルの切り��えスイッチとして使うことを狙っており、��来FPGAのスイッチに使われているSRAMを原子�‘哀好ぅ奪舛���き換えたチップを作り比較した。��来SRAMプロセス、原子�‘哀好ぅ奪船廛蹈札垢箸�65nmの1層ポリシリコン、7層メタル層の�H層配線のCMOS�\術を使��した。1セル当たり2×4入��のLUT（ルックアップテーブル）のセル�C積を比較すると、原子�‘哀好ぅ奪舛�SRAMベースの1/4となった。

またいくつかのSRAM基本�v路を試作し、SRAMと原子�‘哀好ぅ奪舛箸寮��Δ眸羈咾靴拭�16ビットカウンタでは����時間は半��、4ビット乗�Q�_では1/3に��った(図3)。ただし、24ビットの線形帰�殴轡侫肇譽献好燭任呂曚箸鵑品僂錣蕕覆�った。動作電��も比較した。16ビットカウンタと24ビット線形帰�殴轡侫肇譽献好燭任脇虻郢�電��は共に2/3��度��り、4ビット乗�Q�_では1/3に��った。共に電源電圧は0.8V。原子�‘哀好ぅ奪舛妨�くRTLの�b理合成・マッピングツールも作成している。原子�‘哀好ぅ奪舛�CMOSプロセスの�H層配線�霾�に設けるため、プロセス�屬里覆犬澆藁匹い茲Δ澄�

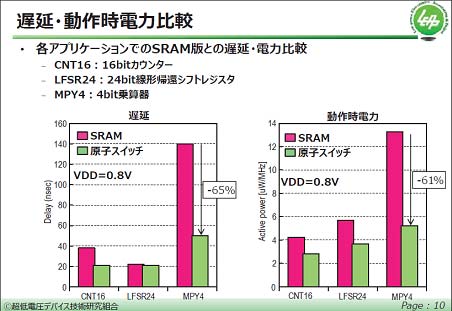

図3　��来のSRAMベースの基本�v路と、原子�‘哀好ぅ奪船戞璽垢里修譴箸糧羈咫―儘Z：LEAP

STT-MRAMでは、微細化するとMTJ（磁気トンネル接合）の�∨．丱蕕弔�が�jきくなるという問��があった。そこで接合の周囲の�篳匹��┣修垢襪海箸納尊櫃寮楾腓猟招造鯣�細にした。すると、バラつきが��少した。そこでリソグラフィによる�駘��∨，�35nmと��来と同じに加工しながらもMTJの電気的・時期的�∨，�35µmから20µmに微細化すると、書き換え電流が��来の40µAから15µAに低��した(図4)。�篳��┣修縫好僖奪燭��O���┣修鴆���することで、リーク電流成分も消えたとしている。

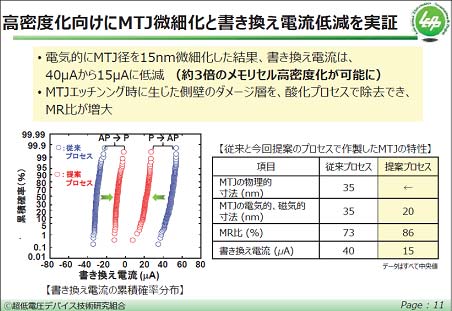

図4　微細化してもバラつきは�\加せず消�J電流も下がった　出�Z：LEAP

16Kビットのメモリアレイも試作した。�B�^バラつき3σは�`�Yの16%以下をクリヤーした。マクロ�h価��に1Mビットアレイも試作している。書き換え�v数の加�]試�xではストレス電圧を0.9Vから0.8V、0.7Vと加え、0.65Vでは10の16乗という�v数を見積もっている。MTJはさらに磁気センサとしても動作できるため、メモリだけではない応��研�|も進めている。

実��化に向けた問��解��へ
相変化メモリRAMでは、ANDフラッシュ並みの小さなセル�C積でありながら、��来のPRAMよりも低消�J電��動作ができるTRAMを開発中だ。PRAMではSb、Te、Geの合金の�T晶と��晶��のスイッチングによって変わる�B�^を�W��したが、TRAMでは�T晶Aから�T晶Bへの���，鮠W��するため、消�J電��が低いうえに高�]の動作が可�Δ澄�GeTe膜とSb2Te3膜を交互に何層も�_ね合わせる「��格子」を作る。その�T果、��来のPRAMと比べ、電源電圧は40%に下がり、消�J電流は半��した。1M/2Mのマクロを試作し動作を確認しているが、���`による高�B�^不良が発�擇靴討�り、これを解��する��要がある。

最後にナノカーボン配線だが、要求は二つある。�kつは、Cu配線を微細化すると配線のシート�B�^が���\していく問��を解��できること。もう�kつは、3次元NANDフラッシュのように高いアスペクト比の導通配線が求められることだ。コンタクトホールやTSVを�mめるのにナノカーボンが向く。横�妓�の配線には�H層グラフェンを使い、�e�妓�の配線にはCNT（カーボンナノチューブ）を使い分けする。ナノカーボン配線密度がまだ低いが、300mmウェーハに形成するという実�xを行った。

これらの成果を出�@会社が�攵�ラインに載せることができると、新たに����開発するよりもコストを抑えられる。もちろん、しっかりしたマーケティングが�_要で、顧客開��をエンジニアが�Oら行わなければならない。そのための投�@も��要だが、他の����開発でも同様な投�@がかかると考えるのなら、�T局、����する�気�ROIは�~�Wではないだろうか。
