Q1（セミコンポータル��集長）:Siano社はテレビ��の半導��ICを開発しています。なぜ、今そのような半導��を開発したのですか。
A1（Siano社VPのRonen Jashek��）:当社は2004�Q設立のファブレス半導��企業です。設立した当時、テレビ�p�亀，論つc的にアナログからデジタルに�々圓垢襪海箸���まっていました。当社は放送��半導��チップにフォーカスしていますが、それは�Q国で��格の違うデジタルテレビ放送�p信��のチップとして世�c中に供給できると思ったからです。
会社設立後に�jきな革新�\術を開発しました。それは�kつのハードウエアチップでいろいろな国の�Y����格に�官�できる�\術です。デジタル放送は世�c中で�H�|�H様な�擬阿�使われることになっており、しかも地���Sデジタル放送だけではなく、携帯電�B機に搭載するモバイルテレビ放送も含めると、��格は��常に�Hいです。

Q2:その�\術は、同じハードでソフトウエアだけを変えることでさまざまな�擬阿��官�できるソフトウエア無線（software defined radio）と同じと考えてよろしいですか。
A2:基本的にはそうですが、ソフトウエア無線はベースバンド�v路の復調�擬阿鬟愁侫肇Ε┘△琶僂┐覿\術ですが、当社のチップはRF�v路�霾�も�Q�擬阿瓦箸吠僂┐蕕譴泙后�ですから厳密にはソフトウエア無線とはいえないと思います。

Q3:デジタルテレビ放送�p信機の�x場をどのように見ていますか。
A3:デジタルテレビは 先進国から発�t���峭颪泙廼砲瓩読�広く、100カ国で使われます。�Mたちは100カ国に売れるチャンスがあります。もちろん、�Q国ごとに��情は違います。日本はモバイルテレビが��常に�rんですし、国によって��格が��く違います。WiFiやBluetoothは世�cで��格が統�kされましたが、デジタル放送�p信機は国ごとに違うため、当社のソフトウエアで仕様を変えるという�\術は中国のような独�O仕様の国には�官�しやすいのです。当社はすでに中国�x場で50%のシェアを�eっていますし、ブラジルをはじめとする南アメリカ�x場でも40%のシェアを�eっています。ブラジルは日本と同じ、ISDB-T�擬阿任垢里如�日本�x場への参入も狙っています。�盜颪�ATSC�擬阿培x場はまだ小さく2社しかプレーヤーはいませんが、当社はそのうちの1社です。ちなみにもう1社はLGです。

Q4:英イマジネーションテクノロジーズ（Imagination Technologies）もマルチスタンダードのテレビ�p信��IPを出していますが、これとの違いは何ですか？
A4:他社の�\術はよく�瑤蠅泙擦鵑�、イマジネーションはIPを販売していて顧客は半導��メーカーです。当社はチップを売っていますので、ビジネスモデルが��く違います。しかもテレビ�p信�v路の��てを設��しますので、IPとは異なります。

Q5: かつて�盜颪離戰鵐船磧軸覿箸�Xceive社がシリコンチューナーチップを開発していました。シリコンラボ（Silicon Laboratories）社もテレビ��チューナーチップを出しています。これらとの違いは何ですか。
A5:これまでのテレビ��のシリコンチューナーはRFチューナーだけでした。しかも、性�Δ呂泙惜��Bできるものではありませんでした。当社のICはRF�v路とベースバンド復調�v路の両�気魴eっていますので、アンテナ入��から、出��はアプリケーションプロセッサ等のホストマイクロプロセッサと直�Tできます(図2)。

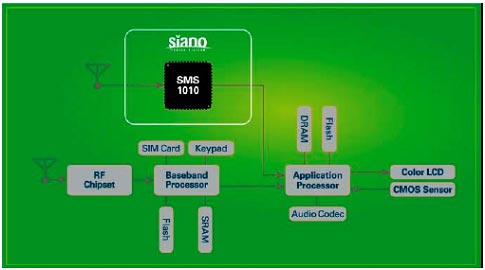

図2　入��はアンテナに、出��はプロセッサに直�T

しかも入��感度は-99~-100dBmと極めて高く、チューナーの性�Δ箸靴討魯轡螢灰鵑任郎嚢發任后７搬單��Bやスマートフォンでは屋外だけではなく室内でも見られるように感度が高くなければユーザーは満�Bしません。しかもマルチパスによる信������の劣化に�瓦靴討皀廛螢ぅ灰薀ぅ此▲櫂好肇ぅ灰薀ぅ砂萢�を施し、S/N比（ノイズに�瓦垢訖��､糧罅砲魏���しています。
さらにメリットは高�]で�‘阿靴覆�らでもデジタル放送をきれいに�p信できることです。当社のチップは時�]200kmの�O動�Zや鉄�Oで�‘阿靴覆�らでもテレビ映�気���切れることなく�p信できます。
携帯電�Bやスマートフォンにも搭載しますので消�J電��も少ないです。�擬阿砲發茲蠅泙垢�日本のワンセグなら78mW、フルセグでさえ230mWしかありません。中国のCMMB�擬阿覆�40mWと最も少なく、しかも感度は-100dBmと最も高いです。欧���x場のDVB-T�擬亜雰搬咾任呂覆�据え��き型の地デジ）だと190mWです。

Q6:テレビチューナーのように高周�S�v路ではバイCMOSやSiGe、SOIなどのプロセスを使う例が�Hいですが、1チップのデジタルテレビを実現した�\術は何ですか。それを採��した理�yは。
A6:バルクのフルCMOSプロセスです。理�yは携帯機�_での�W��には低消�J電��化が�Lかせないからです。最初のデザインではフルCMOSで高周�S�v路を実現することが�Mしかったのですが、CMOSプロセスは成�^しています。何μmプロセスかは言えませんが、CMOSプロセスは集積しやすく、ファウンドリも確立しています。TSMCやSMICなどのファウンドリにプロセスを依頼しています。

Q7:チップを�P入する顧客はどのようなメーカーですか。
A7:顧客というより当社はチップをミツミやアルプスなどのチューナーモジュールメーカーに供給しますので、彼らはパートナーになります。そしてチューナーメーカーは携帯やスマホなどのセットメーカーにモジュールを売ります。シャープやソニー、富士通などがセットメーカーです。当社はセットメーカーにチップを直接売ることはしていません。

Q8:ユーザーから求められる要求で最も優先度が高いのは何ですか。小型化、低消�J電��等の要求がありますが。
A8:小型化よりも高����です。��常に高い����を求められますので、これに応えるように努めています。

Q9:最後に日本�x場へのアプローチについて教えてください。
A9:実は日本�x場への参入は出��れました。というのは当初、�MたちはISDB-T�擬阿鬟汽檗璽箸靴討い覆�ったからです。しかし、日本のISDB-Tを導入した南�櫃培x場参入に成功したため、日本�x場にも参入していきます。ユーザーの要望によっては日本にオフィスを設立するつもりです。来�Qには新����を日本�x場に向けて投入します。その時に新サービスも提供するつもりです。
