携帯電B端依Tからの脱却を`指し、|を拡jしていくTI
櫂謄サス・インスツルメンツ社は、DSPビジネスを医やZ載向けなどエマージングx場に拡jし、アナログの攵ξを2008Q1Qから2009Q1Qまでの1Q間に29万から34万に拡jさせることを、このほど発表した。DSPは2008Q4Qから2009Q1Qにかけて4つのシリーズ、15|を順次、x場へ投入していく画である。いずれも来の同社と比べ性Δ魍諒櫃靴覆ら消J電を1/2度にらしたものになる。
今v発表された業戦Sは、今後のR分野としてDSPとマイクロコントローラの組込プロセッシングとアナログを位けている。この発表を、携帯電B業に倒してきたTIのDSP関連ビジネスモデルTの表れと見ることはできないだろうか。
WSTS(世c半導x場統)統によると、2006Qの世c半導x場模は2,477億ドルでiQ比8.9%であった。TIは、この平均的な成長率よりもずっと高いiQ比16%\の142億ドルと垉邵嚢發稜屬鰌pしている。業別売嵌耄┐箸靴討半導業の40%をアナログIC関連ビジネス、40%をDSPがめた。しかし2007Qは世c的に成長率が鈍化したもののiQ比3.2%\に成長したが、TIは売屬iQ比3%の138億ドルと落とした。
の表ではDSP売屐霾)は2006Qから2007Qにかけて横ばいで推,靴討い襪茲Δ防修気譴討い襦7搬單B端を除いたグラフである。
携帯電B端込みの業別売嵌耄┐任蓮2007Qは半導業の40%をめるアナログIC関連ビジネスが+1%\、同38%をめるDSP関連ビジネスは-2%、その他は-12%と落とした。
「TIの業績はノキアの業績にjきな影xをpけていた。ノキアが好調ならTIも好調だが、ノキアが不調だとTIも不調になる。ここがTIの弱点だ」(TIをよく瑤TI出身の盜饋優┘鵐献縫◆法この元エンジニアの予感は的中し、ノキアが3Gの開発をSTマイクロエレクトロニクスに発Rしたことで、TIの売屬詫遒舛拭TIがノキアに頼りすぎだったDSPビジネスを見直し、のポートフォリオを広げていく妓に換えたことは容易に[気つく。これが今vのビジネスモデルTに至った背景だといえよう。
EETimes Japan(http://www.eetimes.jp/contents/200708/23706_1_20070814170500.cfm)によると、Forward Concepts社の社長Will Straussは「今後Nokia社は主に、Broadcom社と独Infineon Technologies社、STMicroelectronics社、Texas Instruments(TI)社の4社からベースバンド処理チップの供給をpける見込み。TI社は今後も引きき、Nokia社にベースバンド処理チップを納入する主要ベンダーとしての座を維eするだろう。ただし、Nokia社とのD引模を縮小せざるをuないことは間違いない」と言い切っている。

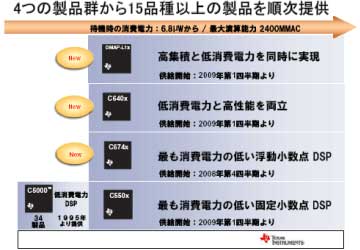

携帯電Bk本gからの脱却へ向けて踏み出したk歩の成否をう低消J電DSPのラインアップは以下の通り。
消J電の低いw定小数点DSPのC550xは、来の同社DSPであるC55xシリーズにFFT(高]フーリエ変換)コプロセッサを集積し、さらに待機時の消J電が6.8μWと低く、動作時でも46mW度ですむため電池動作の携帯型のオーディオ機_や医モニターなどに向ける。2009Q1四半期出荷を`指す。
もっと高@度が要求される電子楽_や音x機_、噞テスターなどの分野には、24~32ビット浮動小数点DSPのC674xをTする。周辺インターフェースv路を充実させた屬白来のC67xシリーズよりも1/3の消J電に抑える画だ。2008Q4四半期の出荷を`指し、単価を100個P入時で11ドル以下にする予定である。
演Q性Δ屬GUIを充実させたw定小数点DSPがC640xとOMAP-L1xである。共に最高性2400MMACの積和演Q処理ξがあり、]晶ディスプレイのGUIを使うための周辺インターフェースv路を集積している。OMAP-L1xはさらにARMコアも搭載しており、ARM+C64xに加え、ARM+C674x、ARM+オーディオコプロセッサという3つの組み合わせが可Δ淵船奪廚箸覆辰討い襦L祇機などの仕様をソフトウエアで変えられるソフトウエア無線に官する。主にB・関係の無線機への応を狙う。
アナログでは、4つの基本プロセスを使い、毎Q500|もの新を発表していく。高性Ε▲淵蹈哀廛蹈札垢HPA07は0.25μmで、高@度なアンプやデータコンバータを]する。BiCom3プロセスは高]・高周S官でありSiGeによる1GHz動作のnpn/pnpバイポーラトランジスタを集積できる。AnalogC05プロセスは0.25μm/0.18μmの高集積に向いたプロセスでミクストシグナルv路に向く。高耐圧トランジスタを集積するLBC7プロセスは最先端のDEMOS\術を使い、耐圧40V/80V/100Vといったv路を集積できる。加えて、パッケージでも1チップインテグレーションしにくい応にはSiPパッケージで官する。
引きき好調なアナログ分野はこれまで\する要に応えるためにM的にキャパシティを拡jしており、美浦(日本)、フライジング(ドイツ)、DMOS5(ダラス)の3工場において攵ξ拡jを画・~行中である。2005Q20万(四半期ベース)の攵盋から2009Q初頭には35万にるQ平均15%の勢いで推,靴討い襦
後工においては、QFNパッケージ中心に攵ξ拡jのための組立て/テストの新工場をフィリピンのクラーク工業団地に建設中であることも発表された。フットボール場14個分という総C積77,000平汽瓠璽肇襪旅jな敷地からQ間120億個が出荷される予定だ。この工場は環境敢を進める画で、省エネは言うまでもなく、水や薬のリサイクルv収処理、ごみの分別など外陲悗稜儡颪六斑する材料の0.1%未満に抑えるとしている。2008Q度の設投@Yは、約9億ドル(2007Q度は約7億ドル)の予定でR分野アナログへの積極e勢が伺える。
