集:英国株式会社 (5)携帯電Bにリーダー/ライターを搭載
ロンドンとバースをTぶ角形の頂点あたりにサエンセスタ(Cirencester)という莂ある。ここも、2000Qほどi、ローマ人に配されており、城壁に囲まれた莂世辰拭△Innovision Research & Technology社のCEO David Wollenは言う。同はRFID(radio frequency identification)を中心としたNFC(]{`通信)半導ファブレスおよびIP企業のトップである。RFIDはすでに切符の改札や、フェリカカードなどに使われてきた実績があるが、今2世代に向かっている。古い\術を元に新しい\術へと,衒僂錣蹐Δ箸靴討い襦
1世代のRFIDは、パッシブなRFIDタグをカードにmめ込んで、電Zの切符やエディカードとして小B入れりに使ったりしていた。時には携帯電Bにmめ込んでお財布携帯という}び@でO動販売機からジュースをP入するというような応が確立している。
リーダー/ライターを携帯に組み込む
2世代のRFIDは、消J電ゼロの単なるパッシブタグではなく、もっとセキュアにし、アクティブなリーダー/ライターとしても使えるようなチップへと機Ε▲奪廚靴燭發里砲覆襦Innovision社が開発している接触のZ{`通信\術NFC(Near Field Communication)をrり込んだチップやIPは、2世代のRFIDを狙ったものだ。
来のRFIDのリーダーやライターが半導チップの高集積化によりカード度のjきさになるとすると、さまざまな応が開けてくる。Innovision社のCEOであるDavid Wollenは携帯電Bこそがリーダー/ライターのプラットフォームになると言う。携帯電B機にはキーボードも]晶ディスプレイもいている。しかも電池からの供給電源もある。携帯電B機にパッシブチップをmめ込むのではなく、携帯電B機でタグを読みDるのである。
タグ専のチップは小さく、データ量も少なくてよい。それを携帯電Bで読みDってより詳しい情報へとつなげていく。しかし、リーダー/ライターを含めたNFCチップはタグそのものも集積する。
同社の考える新しい応には主に3分野がある。
まずkつは、サービスイニシエーション&スマートポスターと}ぶ分野である。サービスイニシエーションとは、RFIDタグ笋砲呂瓦単純なデータ、例えば電B番、URL、~単なテキストなどをストアしておくが、読みDってから詳しいサービス内容へと々圓靴討いでの最初の段階をT味する。サービス内容にいきなり行かずにまずは~単なデータを読みとってからサービスを携帯電Bがアクセスする。

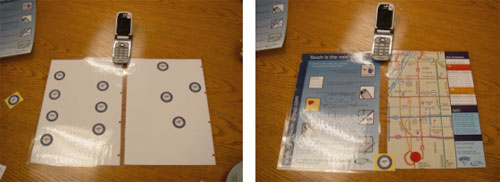

たとえば、Lの広告にURLを記{したタグをmめ込み、携帯電Bでタッチすると、携帯電Bは広告主のホームページへとアクセスする。あるいはすぐに広告の商スペックをダウンロードできる。スマートポスターでは、ポスターの中にタグチップをmめ込んでおく。新や新サービスのそのx伝ポスターに携帯電BでタッチするとURLの情報をみたり、あるはコンサートのチケットを入}したりすることができる。電B番、僚颪い討△襯櫂好拭爾覆螢船薀靴覆蠅鯑匹瀑Dると、その電B番、携帯電Bに入され、番、鬟瓮發靴覆ても電Bをかけることができる。
また、タグをmめ込んだステッカーを関に飾っておき、子供が帰瓩靴燭薹搬單Bをタッチすると、「ただいま」というメッセージが両親の携帯電Bへ送られる。@刺の中にタグをmめ込み、住所から場所を読みDりGPS機Δ眛れておけば場所の地図が携帯画Cに表される。
2番`の応は、ピアツーピア通信である。これは電B機から電B機へと情報を送り情報を共~するもの。データが軽ければNFC通信で、_ければ来のBluetooth 通信で送るというように使い分ける。たとえば、携帯電B機に記{している^真をプリントアウトする場合、NFC通信でプリンタへ動作することを告げた後、Bluetooth通信で伝送する。デジカメで撮った^真をフォトフレームに転送し、フォトフレームの^真をDり換えるというような応にも同じようにして使う。インターネットカフェでは、WiFiの設定をNFCに組み入れておけばマニュアルで設定する要はない。
3番`の応は、払いとチケットである。いわば、お財布携帯であるが、携帯電B機笋縫レジットカード機Δ筌廛螢撻ぅ謬Α▲妊咼奪肇ード機Δ覆匹縫札ュリティをかけて入れておく。プリペイドとしてのO動販売機をWするお財布携帯だけではなく、演SやコンサートなどQ|のチケットをクレジットカードとして払いできるようにする。
同社のビジネスモデルは、ファブレスのRFID/NFC半導チーメーカーであり、RFID/NFCシステムをソリューションとしても提供し、さらにシリコンのIPベンダーでもある。創立は1994Qと比較的古いが2001Qに新興企業向けの株式x場であるAIM(alternative investment market:代投@x場)x場に崗譴靴拭これまでもRFID/NFCに化した\術志向の企業で、50|類以屬RFIDチップを開発してきた。エンジニアは40@ほどおり、RFv路やミクストシグナルLSIの設に咾ぁただし、アナログ\術は経xが要とされるため、エンジニアのQ齢はそれほど{くないという。
NFCでは、13.56MHzの免不要の周S数を使い、最j20cmの{`までタグを読みDることができる。データ転送]度は最j424kbpsである。2007Q11月に同社のNFCタグを搭載したノキアの携帯電B6131に搭載し、英国の通信キャリヤのO2社と共同でNFCの実xを始めた。
同社は、当初独O格のRFIDから入っていったが、0.35μmプロセスでは来の接触スマートカード格のISO14443Aに拠したRFIDリーダー+タグのLSIを開発した。チップサイズは1.9mm×1.2mmとややjきいが、0.13μmのリーダー/ライター+タグのLSIは1mm2以下、さらに90nmのSoC向けIPでは0.5mm2以下というjきさに抑えている。SOC向けのIPをGemと}んでいる。
RFID/NFCチップには、来のパッシブタグとは違い電cが咾ぞ豺腓任埔蠅陛杜がv路霾に流れこむことはないように設できる。来のタグ\術では咾づ田cが加わると、埔蠹杜が流れ、クレジットカードの信頼性が劣化してしまい、使えないというL点があった、とWollenは言う。同社のNFCチップはバッテリ動作を基本としているため、外陲らの電cエネルギーに頼る要がない。
RFID/NFC通信チップでは、RFv路とベースバンドv路、MCUを中心のコントローラとするデジタルv路などミクストシグナル\術がLかせない。Wollenはこの\術の専門家をH数Qえているため、さらに新しい\術にも挑戦できるとしている。たとえば通信{`が20mまでのFFC(far field communication)\術なども開発中だとしている。
ミクストシグナルv路をNFCIPとして設し、それを0.5mm2以下のC積で実現するわけであるから、これを組み込んだSoCは携帯電Bやデジカメ、デジタルテレビなどあらゆる電子機_に入り込む可性がある。そうなると、Hくの電子機_がNFC通信機Δ鯏觝椶垢襪海箸できる。すなわち、駘的に接触していないRFID接ということになる。
