ON Semi、USB Type-Cチップセットを々開発
使いM}の良さを_しながらもUSB Type-Cソリューションで最jスピード10Gbpsを実現したICチップセットにON SemiconductorがRしている。Type-C格は100Wの電まで供給でき、コネクタの峅爾リバーシブルという長がある。現在のスマートフォンの電源は]充電でさえ12W度だから、Type-Cは]充電可Δ格にもなる。
USB Type-Cは、今後のスマホやタブレットの電源兼データコネクタの役割を果たし、しかも高]データを扱える。反C、パワーとコントローラ、データ変換といった電源やU御信、眛鼎靴討り、ウェアラブルデバイスからスマートフォン、タブレット、ノートパソコン、デスクトップ、モニターに至るUSBの新格として統k的に使えるようになる。5V電源では最j15Wだが、パソコン向けなどには、18W、36W、60W、100Wという格まで含む。データレートは5V電源では5Gbpsまでだが、100Wまでの格では10Gbpsまで官できる。
図1 ON SemiconductorのType-C群 出Z:ON Semiconductor
同社がを入れているは、USB Type-Cコネクタからスマホのアプリケーションプロセッサやバッテリパックをつなぐためのv路群に要なICチップだ。U御端子からプロセッサへは、ポート保護v路とType-Cコントローラが要で、データ端子とAPUの間にはリドライバと高]スイッチv路が要となる(図1)。例えば、現在出荷中のとしてFUSB203/B/Tは最j100WまでパワーデリバリーできるType-Cコントローラで、U御信・ぅ鵐拭璽侫А璽垢I2Cを使う。図2にわずか1.2mm×1.3mmのFUSB302チップを搭載した開発キットをす。

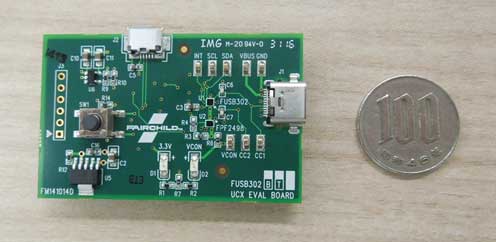

図2 開発キット やや真ん中に二つあるいICがON SemiのFUSB302
Type-Cの電源端子とバッテリパックとの間にはパワースイッチと充電v路/圧v路が要で、データ線はGbpsの単位になると、配線が少し長くなるだけでも信は劣化する。このため、リドライバが中M_の役割を果たし、高]スイッチでAPUのUSB3.1 XCVRに入する。に、ON Semiconductor Analog Solutions Group, Marketing DirectorのMatthew Tylerは、リドライバの要性をスマホやパソコンのプリント基屬Type-CのソケットからAPUまでの{`が`れていると信、倭れなくなるという。
実際、FR4のプリント基を使って比較すると、12インチの長さまでは伝送をh価するアイダイヤグラムは開いており、リドライバで入へフィードバックしてプリエンファシスなどのイコライズ\術を使うと、出でははっきり`が開く、すなわちオン・オフの区別がつくことをしている(図3)。

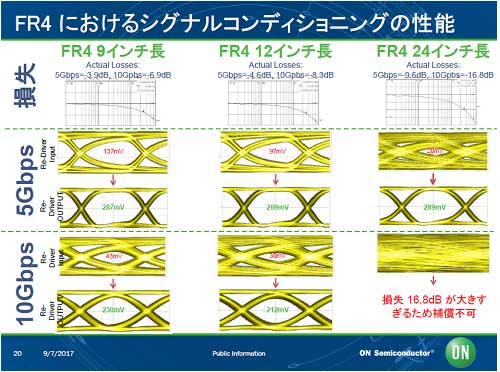

図3 FR4屬坊狙した配線長が12インチ以内なら10Gbpsで伝送できる 出Z:ON Semiconductor
ON Semiconductorが開発中の(図1)では、保護v路を集積した高]スイッチやz仕様もあり、使いM}の良いを開発していく。すでに化したものにはjきさがわずか1.2mm×1.3mmのコントローラチップFUSB302は、小型化とスタンバイ電流がわずか5μAとして低消J電を長とする。
