Intel、バンド幅512GB/sのHBM2を集積したFPGAを発売
Intelは、バンド幅が512Gバイト/秒と極めて広いHBM2(High Bandwidth Memory)を搭載したFPGA「Stratix 10 MX」の販売を開始した。HBMはTSV(Through Silicon Via)を使って、DRAMメモリアレイチップをeに_ねた構]をeつ高密度メモリ。j量のデータをk気に流すに適している。

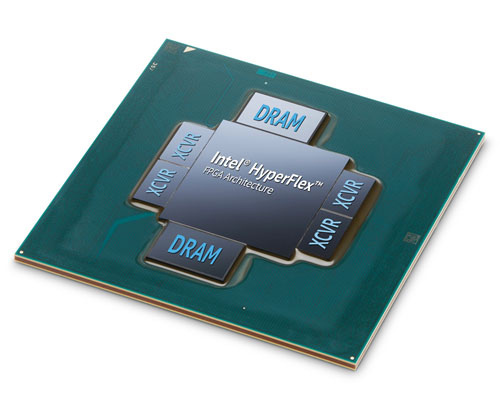

図1 HBM2を基に集積したFPGA、Stratix 10 MX 出Z:Intel Corp.
IntelはこれまでもFPGAのStratix 10ファミリを出荷してきた。28GbpsのトランシーバをeつStratix 10 GXや、組み込みクワッドコアのArmプロセッサを内鼎靴Stratix 10 SXなどがある。今vは高]のHBMを基に搭載したFPGAという位づけで、HBMのバンド幅は例えば来のDDR 2400 DIMMモジュールと比べると10倍高]だとしている。
新の512GB/sというバンド幅を擇すには、HPC(高性Ε灰鵐團紂璽謄ング、要はスーパーコンピュータやj型コンピュータ)向けのH機Ε▲セラレータやデータセンター、NFV(ネットワーク機Δ硫穣[化)、放送などがある。これらはj量のデータを転送するハードウエアアクセラレータや、ストリームデータのパイプライン動作の仕組みなどが要となる。
HPC分野では、j量のデータを流すi後に圧縮・P長するξが最j限求められる。HBM2内鼎FPGAは、FPGA単独よりもj量のデータ転送を圧縮しアクセラレーションする。HPDA(High Performance Data Analytics)環境では、Apache KafkaやApache Spark Streamingのようなストリーミングデータのパイプラインフレームワークに、リアルタイムのハードウエアアクセラレーションが要。Stratix 10 MX FPGAは、ホストCPUの負荷をかけることなく、データの読み出し/書き込みや暗イ/解読をリアルタイムで同時に行える。
Stratix 10 MX FPGAファミリは、配線チップを基に内鼎靴振\術EMIB(Embedded Multi-Die Interconnect Bridge)を使っており、FPGAとDRAM霾を高]化している。EMIB\術は、来のシリコンインターポーザをチップの下にくのではなく、基内陲鳳陲鮑遒蝓△海留陲貿枩のシリコンH層配線チップをmめ込む\術である(図2)。シリコンインターポーザと比べ、小さな配線チップを使うためチップ間の{`を]くできる屬縫灰好氾にはW価になる。FPGAとDRAM間をつなぐためにこの配線チップがmめ込まれ、その{`が]いために高]に通信できる。今vの\術ではHBM2は基屬縫泪ぅロバンプを通して設・接され、mめ込み配線チップを通してFPGAと接する。
図2 Intelが開発したチップmめ込み基\術EMIB 出Z:Intel Corp.
EMIB\術は、高性Δ淵皀離螢轡奪FPGAとHBM2を効率よく基屬暴言僂掘▲瓮皀螢丱鵐鰭のボトルネックを解消し、消J電を屬欧困帽]化を達成してきた。Stratix 10 FPGAファミリは、14nm Fin FETプロセス\術とEMIBなどのパッケージング\術を長としている。
