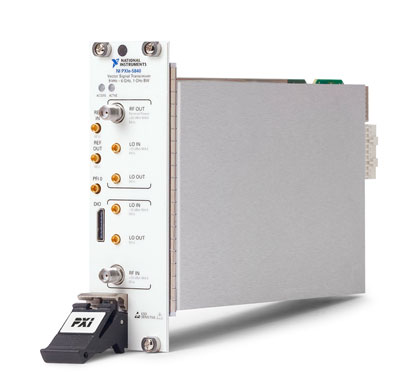

図1　バンド幅1GHzと広い5G通信/802.11ax向け�R定�_　出�Z：National Instruments

��1世代のVST�R定�_の帯域が200MHzだった (参考�@料1)。今�vの����は5倍の帯域を�eつため、5G通信だけではなく�O動�Z��の77GHzミリ�Sレーダーの�R定にもミリ�S�p信機さえ�{加すれば�R定できる。基本的な�R定周�S数�J囲は、9kHz〜6.5GHzと広げている。��1世代版では65MHz〜6GHzだった。この�R定�_は、PXIシャーシに最�j8��のNI PXIe-5840を設��できるため、8×8MIMOの実�xも可�Δ任△襦�PXIシャーシに8��分収めるためにNI PXIe-5840の幅を2スロット分に小さくした(図2)。2012�Qに発売した��1世代��は3スロット分あったため、幅を2/3に狭めたことになる。

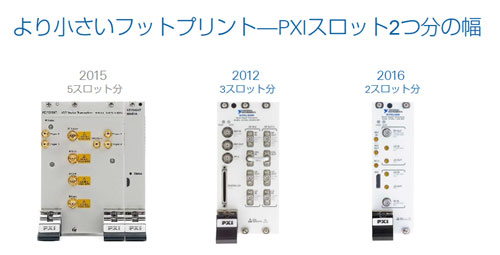

図2　今�vの新����はモジュールの幅を��来の2/3に小さくした　出�Z：National Instruments

NIが発売したVST無線�v路�R定�_は、��1世代のVSTの時に導入した、ソフトウエアベースで設��する�R定�_（Software-designed instrumentation）コンセプトを引き�Mいだ。このため、LabVIEWを使ってVSTのハードウエアをFPGAでプログラムすることによって、VSTをカスタマイズできる。価格はまだ�o開していないが、��1世代のVSTの200MHz版が701万5000万��だった。同レベルだと推�Rできる。200MHzの�x販の専���R定�_だと1000万��もする、と述べているからだ。

今�vの��2世代��は、XilinxのFPGA「Virtex-7」を内�鼎靴討�り、12.5Gbpsの高�]シリアルインターフェースを�{加している。1��のVSTには、信�ﾈ��昊_、信�･▲淵薀ぅ供�FPGA、高�]パラレルインターフェースなどを��1世代��と同様、搭載している。

周�S数帯域が1GHzもあるというインパクトは�jきい。LTEの周�S数帯域は最�j200MHzだが、その地域向けのテストでさえ、1GHzの帯域があれば5レーン並�`にテストできる。その分���R時間を�]縮できる。

さらに、新しいWi-Fi��格である、IEEE 802.11axに�官�する�\術にも�△┐討い襦�サッカーのワールドカップや東�Bオリンピックのスタジアムやコンサート会場など�j勢の人が集まる場所では、Wi-Fiエリアの中で接��するユーザーの密度は極めて高い。これまでの��格では�j勢の人々が�k斉に使うとデータレートは格段に落ちた。そのスループットを確保しようという��格が802.11axである。802.11ax のODFMAとして1024QAMへの�官�が�I����けられている。

この��格では、802.11に�官�する�J�Tのチャンネル（20/40/80/160MHz幅）をもっと小さなサブチャンネルに分割する。サブキャリヤ間隔はわずか78.125kHzしかない。そこで、サブキャリヤ間の�J渉EVM（エラーベクトル振幅）を可�Δ文造蟆爾欧覆韻譴个覆蕕覆ぁ�64QAMでは-27dBだったが、256QAMでは-32dB、1024QAMでは-35dB 以下が求められている。

そこで、デジタルプレディストーション（DPD）(図3)と�}ばれる、線形性の����をリアルタイムで実行する�\術を導入した。これは、パワーアンプに信�､鯑���する�iに、リニアリティが劣化して歪が現れてくる現��に�瓦靴董⇒修甬佞力弔鮗{加して、リニアリティを改��する�桔　�この逆の歪を作り出すためのDPDモデルを抽出する。この機�Δ砲茲辰董▲僖錙璽▲鵐廚鰊�確に見積もることができるようになる。

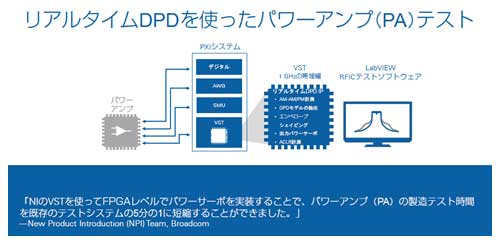

図3　リアルタイムDPDで�J渉を��らす　出�Z：National Instruments

加えて、パワーアンプの消�J電��を下げるために、最終段のパワートランジスタに印加する電源電圧を信�､凌局�に合わせて変化させるエンベロープ�\術にも�官�できる。いわば最新の送信機機�Δ鯔�載している。
