TSMC、O動Z向けのICチップにも3nmプロセス\術を24Qに提供
TSMCはO動Z向けの半導チップに関してもADAS(先進ドライバー?x━)мqシステム)やO動運転向けなどの演Q主のSoCプロセッサ向けに、そして最先端の3nmプロセスノードの\術「N3AE」をO動ZおよびHPC(High Performance Computing)向けに、2024Qに提供する。さらに高周S無線\術でも6nmノードを導入する。同社ビジネス開発担当シニアVPのKevin Zhang(hu━)(図1)が語った。

図1 TSMCのビジネス開発担当シニアVPであるKevin Zhang(hu━)
TSMCは顧客の要求によく応えるファウンドリである。O動Z向けのICは、22nmや28nmといった微細化(リニアスケーリング)がまだ成り立つプロセスノードでのICチップだった。クルマの半導といえば、U(ku┛)御Uでのセンサ→アナログ→ADC→マイコン→ドライバIC→パワー半導、というシグナルチェーンでは微細化するT味がなかったためだ。センサやアナログIC、ADコンバータ、ドライバICなどは微細化の要性が少なく無理のないプロセスで科作ることができた。パワートランジスタとなると今度は逆に耐圧を屬欧襪燭瓠空層を広げたり電cを緩和したりするような工夫が要で、むしろあえて配線間隔を広げてきた。
無理やりモノリシックに高集積する要がなく、しかも微細化すると耐圧がeたないこともあり、微細化の要性がなかった。また、高周SのアナログICだと単純に微細化すると、性Δ呂えってKくなった。ゲートB^やRFに影xを及ぼす寄攸濃劼働くからだ。
ところが、次世代クルマ作りでは、Software-Defined Vehicleのようにソフトウエアで定Iされるクルマの時代が始まる。クルマは、10Qあるいは30万km走行など命の長いである。このため、ハードウエアはそう頻繁には変えられない。これまでは古い機Δ里泙沺10Q以屬眩らせていた。ところが今、10Qiの古いクルマといえども新しい機Δ鯏觝椶任るようになる。これがソフトウエア定Iのクルマの最j(lu┛)のメリットである。
すなわち、ハードウエアを変えられない代わりに、ソフトウエア(アプリ)を変えることで機Δ(g┛u)新したり、新機Δ鮗{加したりするようにするのである。それもOTA(Over the Air)と}ばれる無線を使った通信?d─ng)v線でO動的にソフトウエアを書き換える。実はすでにTeslaZでは、OTAが搭載されている。今後はOTAがてのクルマに広がり、SD-Vの時代にやってくる。
そのようなプロセッサでは、演Q]度を屬欧覆韻譴从Z機Δ官できなくなる。このためプロセッサに求められる性Δ蝋]・低消J電である。だから、微細な3nmプロセスノードを使って実現しなければならない。

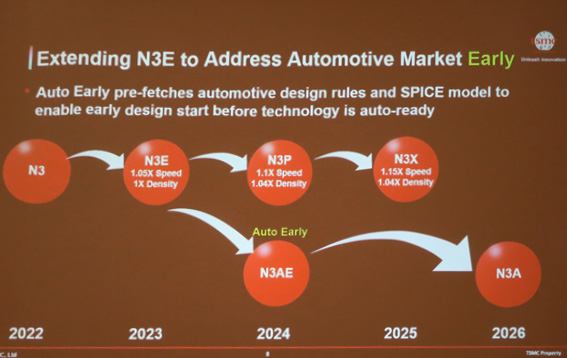

図2 TSMCはZ載向けに3nmプロセス(N3AE)を
TSMCは、SD-Vに△┐N3Eノードに基づくZ載のプロセスデザインキット(PDK)と、Z載向けSoC3nmプロセスノード(N3AE)を提供する。ただし、Z載の半導チップはO動Z工場の認定が要なため、N3Aプロセスが2025Qに認定をpけて初めてこれをW(w┌ng)できるようになる。N3AEのAEとは、クルマの△鬚垢襪箸いαT味で、Automotive Earlyと@けた。O動Zのコンピュータでは、N長構成をとることを念頭に判定v路を作るため、v路模はややj(lu┛)きくなる。このため3nmプロセスを使うのだとしている。
TSMCはこれまで微細化しにくかったプロセスでも官できるように微細プロセスを拡j(lu┛)している。例えばRFでは6nmという最も微細なプロセスであるN6RFプロセスも提供する。このプロセスを使えば、これからのWi-Fi 6や7など新しいワイヤレスWi-Fi\術において、RFとベースバンドを1チップに集積することが可Δ砲覆襦
